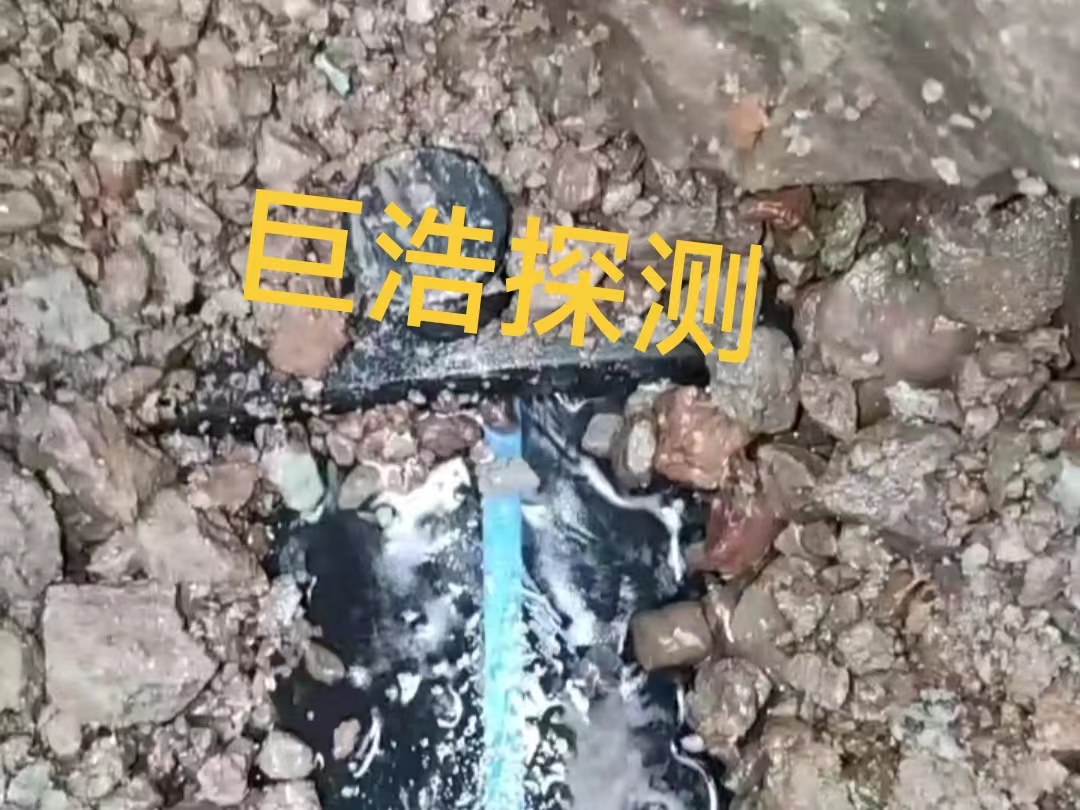

諸暨管道漏水檢測案例

各類檢漏儀都有其自己的特點和性能及使用范圍，絕大部分管道漏水時都能聽到漏水的聲音，并準確找到漏水的地點，但有一少部分漏水點聽測起來不太清楚，分析主要原因是漏水聲傳不到地面上來。以下是若干種原因：管道埋設太深，漏水聲能量被埋覆土吸收，漏口被水淹沒，漏水聲能量被水吸收—水包管，水壓太低，導致漏口處產生的漏水聲很微弱，漏口上方有下水管道隔音，管道接口處滲漏，幾乎無漏水聲，地面上有建筑物或堆積物，無聽漏條件。

在用聽音桿或電子放大聽漏儀直接在管道暴露點（如消火栓、閥門及暴露的管道等）聽測由漏水點產生的漏水聲，從而確定漏水管道，縮小漏水檢測范圍。金屬管道漏水聲頻率一般在300～2500Hz之間，而非金屬管道漏水聲頻率在100～700Hz之間。聽測點距漏水點位置越近時，聽測到的漏水聲越大；反之，越小。
當通過預定位方法確定漏水管段后，用測漏儀在地面聽測地下管道的漏水點，并進行精確定位。聽測方式為沿著漏水管道走向以一定間距逐點聽測比較，當?shù)孛媸耙羝骺拷┧c時，聽測到的漏水聲越強，在漏水點正上方達到最大，個別情況除外。拾音器放置間距與管道材質有關，一般說來，金屬管道間距為1～1.5米，而非金屬管道為0.25～0.5米，水泥路面間距為0.5~1米，土路面為0.5米，草坪等松軟路面拾音器很難聽到漏水聲，需要軟土插桿進行輔助。
相關法通過相關儀帶有的2個或多個聲學傳感器，通過將傳感器放置在管道的兩點或多個點上以記錄漏水點發出的聲音。這些噪聲數據通過一種數學算法進行處理，比較并關聯傳感器所記錄下來的噪聲數據，以確定噪聲從漏點傳到每個傳感器所需的時間的差。如果傳感器之間的距離為已知，那么這個時間差信息就可以用來確定漏點的位置。
通過發射機輸出一端接到被查金屬管線上，另一端接地，向被探測的管線發射足夠強的某一頻率的交變電磁場（一次場），使被探管線受激發而產生感應電流，被探管線周圍產生二次場。通過接收機追蹤該二次場追蹤管線位置。
通過發射機發射諧變電磁場，使地下金屬管線產生感應電流，在其周圍形成電磁場。通過接收機在地面接收管線所形成的電磁場，從而對地下金屬管線進行搜索、定位。
管道的埋深程度會直接影響聽音探漏，因為漏水噪音是通過管道上方的介質（水泥、土壤）傳播，在傳播過程中，漏水噪音會不斷被周圍介質吸收，管道埋設越深，傳播聲音越弱，超過一定深度后，噪聲信號會完全被地中以及地表的噪聲所覆蓋，加大路面聽音的難度。
漏水區域并未返水，很難察覺漏水現象，管線埋深深，埋深基本都在3米左右，探測信號弱、管線復雜，幾種管線密集交錯，排查工作量大，難度高、穿越距離長，信號隨探測距離的增加而迅速衰減。消防水泵的吸水管應設控制閥和壓力表，出水管應設控制閥、止回閥和壓力表。消防水泵出水管道應安裝消聲止回閥、控制閥和壓力表，系統的總出水管上還應安裝壓力表和壓力開關；安裝壓力表時應加設緩沖裝置。壓力表和緩沖裝置之間應安裝旋塞；壓力表量程在沒有設計要求時，應為系統工作壓力的2倍～2.5倍，消防水泵試壓用的壓力表應有兩只，精度不能少于1.5倍量程應為試驗壓力值的1.5倍～2倍，消防水泵吸水管和出水管上應設置壓力表，并應符合下列規定。

如果遇多年未開啟的井蓋要點明火驗證，證明井中無毒氣時，方可下井操作。在市區檢漏時一定要注意交通安全，應放置警示牌，穿上警示背心。對某些漏點難下決心定位需用打地釬法核實時，一定要查清此處是否有電纜。注意保持拾音器或傳感器與測試點接觸良好。

管內流水，閥門半開、排氣閥排氣、三通點、變徑點、變深點等處的聲音。電力回路等變壓器、路燈等會產生300Hz以下的低頻聲。下水聲下水流動聲和下水流入下水井的聲音。汽車行駛聲汽車輪胎的擦過聲，風聲拾音器探頭被風刮時會產生低頻聲，城市噪聲空調、電機、泵站、喧鬧等等噪聲，在林立的樓宇間合成。

無論選用哪種檢漏方法，在去現場檢漏前，一方面要清楚地了解地下管線的實際走向、材質、管徑、埋深、水壓及使用年限；另一方面還要對檢漏儀器進行選擇，帶哪些儀器。對所攜帶的儀器預先要進行檢查，看是否有問題，如電池電壓是否符合要求；接線是否對；有無故障等。其它檢漏工具是否備齊。
